一、用途

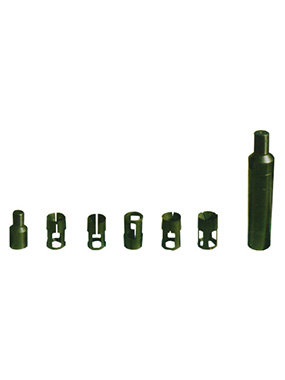

LG-I多功能打撈筒用于油水井套管內打撈斷桿及光桿接箍，如打撈圓柱狀落物外徑22～89mm,撈筒的承受拉力在200～500KN。
二、工作原理
欲打撈落物，應根據落物的外徑及頂部情況，選擇合適規格的打撈牙；撈筒的上部接頭連接作業抽油桿的下端，當抽油桿下到一定深度時，一定要**下放速度，使斷物進入撈筒，當撈筒下不去時，上提抽油桿使撈筒上移，卡牙在彈簧的作用向下推擠牙塊，從而使卡牙被擠卡在斷物的外壁上，上提時重力越大卡牙越緊，當卡牙卡緊力達到技術要求時，斷物隨著撈筒上移，直*到井口被打撈上來。
三、技術參數
|
型 號 |
打撈管柱**外徑 |
接頭螺紋代號 |
許用拉力(KN) |
|
BLT28 |
28 |
27/8BG |
350 |
|
BLT36 |
36 |
27/8BG |
420 |
|
BLT45 |
45 |
27/8BG |
500 |
|
BLT25 |
25 |
27/8BG |
250 |
|
BLT22 |
22 |
27/8BG |
200 |
|
零件名稱 |
抗拉強度(MPa) |
屈服強度(MPa) |
延伸率(%) |
斷面收縮率(%) |
沖擊功（J） |
|
下錐筒 |
750 |
550 |
15 |
45 |
6 |
|
卡瓦 |
750 |
550 |
15 |
45 |
6 |
|
上接頭 |
600 |
300 |
15 |
38 |
3 |
 |
 |
 |
