首頁 > 產品中心 > 井下作業工具 >
筆式滑套開關

產品型號:BKG-90-TY-01

筆式滑套開關是用于抽油機井作業施工時防止油管噴的不壓井工具。

一、安裝方法:

將抽油泵固定凡爾卸開,筆式滑套開關上接泵筒,下接固定凡爾。

二、工作原理:

該開關是以轉動滑套(6)上下移動---關閉或打開**管(8)上的進液孔來控制油管的。

下管過程中,轉動滑套(6)處于低位,關閉**管(8)上的進液孔,下入抽油桿后,抽油桿柱的重量全部壓在轉動頭(4)上,并通過球(3)傳到轉動滑套(6)上。上提抽油桿柱,在彈簧(5)的作用下轉動滑套(6)繞鍵(7)沿自身滑道上行,處于打開**管(8)上的進液孔位置(如圖所示位置),抽油機正常生產。

二次作業時,下放桿柱,重復上述動作,鍵(7)控制轉動滑套(6)處于低位,關閉進液孔,實現不壓井。

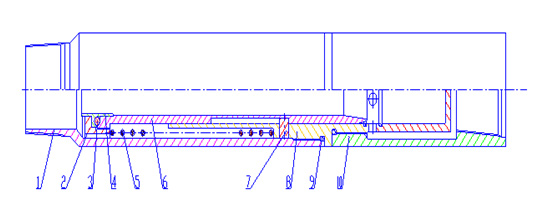

筆式滑套開關結構圖

1-上接頭 2-連接螺母 3-球 4-轉動頭 5-彈簧 6-轉動滑套 7-鍵 8-**管 9-盤根 10-下接頭

三、工藝特點

1、由于在泵筒與固定凡爾間安裝了筆式滑套開關,增加泵余隙0.58米。

2、筆式滑套開關可以用于抽油機井防止油管噴。對于帶脫節器的井,下井過程中柱塞壓在轉動滑套上,不影響轉動滑套(6)處于低處。此時壓簧的彈性力為30Kg,大于柱塞重量。下桿對接脫節器的同時將轉動滑套(6)下壓,再上提桿柱實現轉動滑套(6)換高位打開進液通道。不帶脫節器的井直接下放再上提桿柱,即可打開進液通道。二次作業時下放桿柱再上提桿柱關閉進液通道。

3、對于桿斷的井,如果斷桿和柱塞的重量超過60Kg(約2、3根桿加柱塞重量)會壓縮彈簧(5)使轉動滑套(6)下行關閉進液通道,防油管噴。

4、可以用于斜井。

四、功能:

通過轉動滑套的移動可方便地關閉或打開進液孔,從而控制油管。進液孔打開時,油管正常生產,進液孔關閉時,實現不壓井,即可進行作業。既適用于帶脫節器的井,也適用于不帶脫節器的井。


上一篇:抽油泵自封
下一篇:M241系列油管錨
