產品名稱：外泄油器

產品型號：XYQ-95（104）-TY

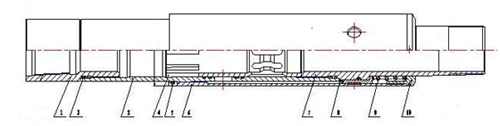

一、外泄油器的結構：

由：上接頭、限位套、滑套、外套、凡爾、凡爾座、彈簧、彈簧座、下接頭、及橡膠密封件組成 。

二、外泄油器的工作原理

（1）、下抽油桿時，因?yàn)榛资强s徑段的內徑為φ58mm（φ48mm），上端和縮徑處均開有軸向槽的彈性件，因此當直徑大于滑套的縮徑段徑向?yàn)閿U(kuò)，移位接頭下行通過滑套。

（2）、起抽油桿時：

A、移位接頭上行*滑套縮徑段時，在抽油桿上提拉力作用下，滑套上部開槽后剩余的彈性爪收縮，退出原鎖定的下定槽位，滑套上行到限位套上定位槽時，滑套縮徑段外擴，移位接頭提出滑套，而滑套則鎖定于限位套的上定位槽內，此時滑套下部縮徑段的長槽正對限位套上的連通孔，因此油管內液體進入限位套與外套間的環形空間，當油管液柱高于油套環空間液柱15m以上時，凡爾壓縮彈簧，凡爾下行到外套泄油孔上緣以下,油管液體排*油套環空間內.使起管柱過程中井口油管不出油。

B、在遇到恢復能力較強的抽油井起管柱時，當油套環孔液面高度大于或等于油管內液時，則反而在彈簧和油套環孔液柱壓力作用下關閉，管外液體不能進入管內。

三、外泄油器的優點：

1. 該外泄油器不僅起一般泄油器的連通作用，重要的是還能夠防止管外液體、氣體竄入管內。

四、外泄油器連接方法和用途：

外泄油器安裝于抽油泵上第1根油管上部，移位接頭安裝在活塞**短接上部。移位接頭應在外泄油器以下，間距為1.5-2倍沖程。φ104泄油器適用于≤φ57mm抽油泵管柱。φ90泄油器適用于≥φ57mm抽油泵管柱。

五、主要技術參數：

**外徑：φ104mm（φ90mm） *小內徑：φ57mm（φ48mm）

工具總長：671mm耐壓：30Mpa 抗拉：330KN

滑套彈性爪出槽拉力：1260-1330N 　　移位接頭通過滑套拉力：2520-2840N

凡爾開啟壓力：0.15Mpa

六、下井注意事項：

1、輕拿、輕放，不要猛摔、猛砸。

2、下桿管柱前應用蒸氣刺干凈，無油污及雜質粘覆。

3、檢查外泄油器的滑套彈性爪處于定位槽內，檢查外泄油器的滑套內徑及移位接頭外徑。

4、下抽油桿**1根及光桿時，均應緩慢平穩下放。嚴防移位接頭頓傷外泄油器滑套；起抽時，上提光桿，仍然要緩慢平穩上提并觀察拉力及油管內液面變化。
